[Article] Corrosion par aération différentielle de l’argent dans des sulfates fondus à 900°C

Sous titre
Présentation des mécanismes de corrosion par aération différentielle d’une électrode d’argent utilisée comme référence lors de mesures électrochimiques dans les milieux sulfates fondus.

Résumé

La stabilité d’une électrode Ag/Ag2SO4 utilisée comme référence pour la caractérisation électrochimique de la corrosion dans les sulfates à 900°C a été étudiée. En effet, le fil d’argent de 1 mm de diamètre constituant l’électrode est totalement dégradé en ~200 h. L’immersion partielle d’un fil d’agent dans des mélanges de sulfates de basicité choisie a permis de mettre en évidence une perte d’épaisseur de la partie immergé et la précipitation d’argent métallique dans les sels. Les différentes étapes du mécanisme de corrosion sont proposées, en considérant comme force motrice l’aération différentielle du fil d’argent

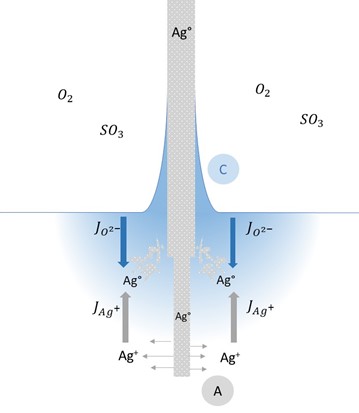

Aération différentielle du fil d’argent entre sa partie anodique (A) immergée dans le sulfate et sa partie cathodique (C) émergée.



Auteurs de l’article :
D. Diomande, S. Mathieu, P.J. Panteix, M. Siblani, L. Aranda, C. Petitjean, M. Vilasi

Références de l’article :
Corrosion Science 224 (2023) 111504

DOI :
https://doi.org/10.1016/j.corsci.2023.111504
