[Article] - Corrosion à chaud d’un alliage base nickel en présence de dépôts de sulfates fondus

Résumé

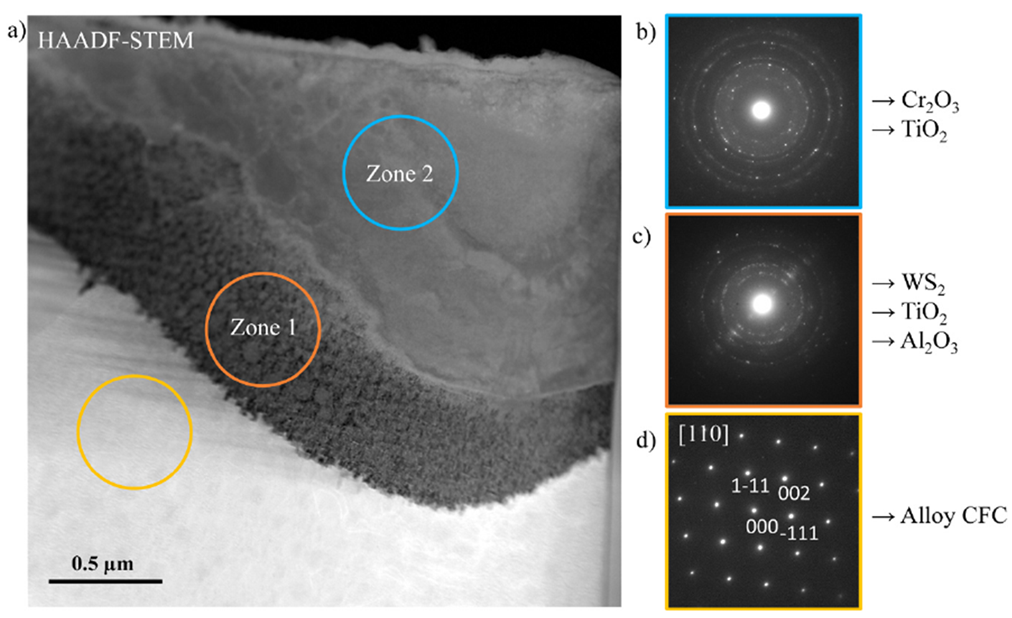

La résistance à la corrosion de type II de l'AD730 a été étudiée à 650 °C et 700 °C dans de l'air + 400 ppm de SO2 (g), en présence de dépôts de Na2SO4 et Na2SO4-MgSO4. À 650 °C, les attaques de type piqûres étaient d'une profondeur similaire pour les deux sels et moins sévères que celles observées à 700 °C. Bien que le mélange de sulfates (Na2SO4-MgSO4) ait été liquide à 700 °C dès le début de l'exposition, il s'est avéré moins agressif que le Na2SO4. La caractérisation des piqûres par spectrométrie à dispersion de longueur d'onde a révélé une stratification systématique des oxydes depuis l'interface des produits de corrosion de l'alliage vers l'interface des produits de corrosion-gaz à travers les produits de corrosion des piqûres, c'est-à-dire l'établissement d'un gradient d'activité des ions oxygène. La microscopie électronique à transmission haute résolution a mis en évidence un niveau élevé de porosité, un enrichissement en soufre ainsi que la présence de sulfure WS2, avec une structure bidimensionnelle anisotrope, situé à l'interface alliage-oxyde. Les essais de sulfatation réalisés sur l'oxyde de nickel et l'oxyde de cobalt en présence de Na2SO4 et de Na2SO4-MgSO4 ont montré une faible sulfatation avec le sel contenant du magnésium, démontrant ainsi comment le MgSO4 contribue à limiter la corrosion à 700 °C. Les résultats ont démontré que les attaques de corrosion à chaud sévères ne sont pas seulement liées à la formation d'une phase liquide, mais aussi à sa composition chimique.


Auteurs

D. Diomande, P.J. Panteix, S. Migot, J. Ghanbaja, L. Aranda, C. Clément, M. Vilasi, S. Mathieu

Références

Corrosion Science 261 (2026) 113592

DOI

https://doi.org/10.1016/j.corsci.2026.113592
